輸出電抗器產品簡述:

  用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。

產品特點:

  電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用了高性能的箔式繞組結構,具有直流電阻小,抗電磁力能力強,短時間過載能力強;采用高性能的F級以上的復合絕緣材料,使產品在嚴酷的工作條件下依然可以保持可靠的性能;電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。

產品參數:

1、額定工作電壓：380V/690V/1140V 50Hz/60Hz

2、額定工作電流：5A至1600A

3、工作環境溫度：40℃

4、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

5、絕緣電阻：1000VDC絕緣阻值≥100MΩ

6、電抗器噪音：小于65dB（與電抗器水平距離點1米測試）

7、防護等級：IP00

8、絕緣等級：F級以上

9、產品執行標準：GB19212.1-2008，GB19212.21-2007，1094.6-2011

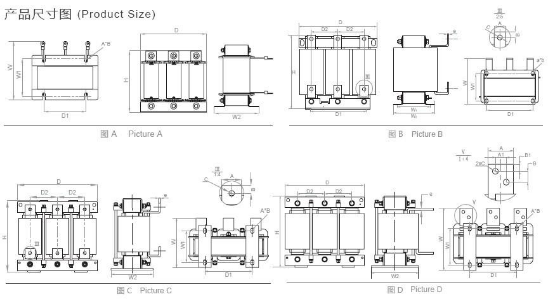

產品尺寸圖:

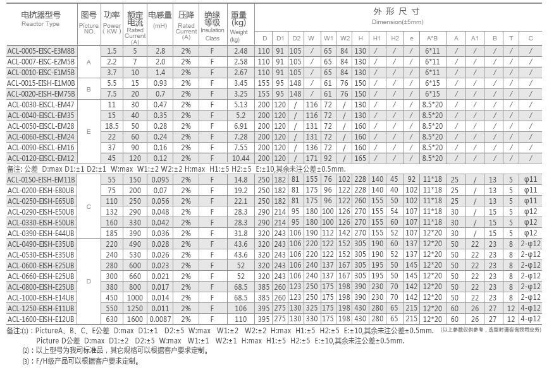

380V輸入交流電抗器(2%壓降)選型表



產品尺寸圖：

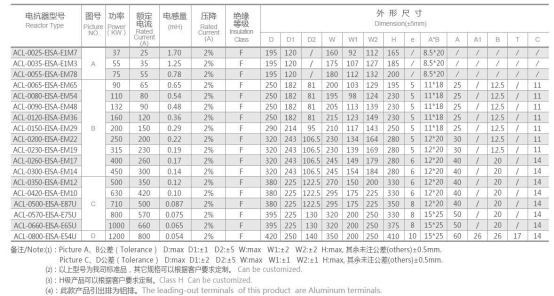

690V輸入交流電抗器(2%壓降)選型表



產品尺寸圖：



1140V輸入交流電抗器（2%壓降）選型表



上海鷹峰電子科技有限公司是以專業研發、生產電力電子無源器件為發展方向的高新技術企業，是國內領先的無源器件解決方案供應商。主要產品包括疊層母線、薄膜電容器、水冷散熱器、電抗器、功率電阻器、制動單元、電力濾波器等。

  公司先后通過了SQCISO9001：2008質量管理認證體系和ISO/TS16949-2009質量管理認證體系。鷹峰科技不斷致力于產品的開拓與創新，為工業傳動、新能源、軌道交通、電能質量等行業客戶提供極具竟爭力的無源器件綜合解決方案和服務，持續了解客戶需求，配合客戶共同研發，提升用戶體驗，為用戶創造*大價值。
