三木普利勵磁型離合器·制動器101・CS型（離合器）
點擊圖片查看原圖
品牌： 三木普利
單價： 面議
所在地： 天津
有效期至： 長期有效
最后更新： 2015-05-28 15:03
瀏覽次數： 381
詢價
店鋪基本資料信息

 產品詳細說明
是適用于各種普通工業機械的離合器。設計合理，轉矩特性·響應性等離合器應有的所有性能都十分出色，且耐久性好。101型為法蘭安裝形，CS型為軸承安裝形。2種型號都可與3種不同安裝形狀的電樞部件組合，可適應各種安裝條件。

101 MODEL

【規格】


型號 尺寸 動摩擦轉矩Td[Nm] 靜摩擦轉矩Ts[N•m] 線圈（20℃時） 耐熱等級 *高轉速[min-2] 旋轉部分轉動慣量 J 空隙再調整之前的總做功ET[J] 電樞吸引時間ta[s] 轉矩上升時間tp[s] 轉矩消失時間td[s] 質量[kg]
電壓[V] 功率[W] 電流[A] 電阻[Ω] 轉子[kgm2] 電樞[kgm2]
101-06-13G 06 5 5.5 DC24 11 0.46 52 B 8000 7.35×10-5 4.23×10-5 36×106 0.020 0.041 0.020 0.46
101-06-15G 06 5 5.5 DC24 11 0.46 52 B 8000 7.35×10-5 1.05×10-4 36×106 0.020 0.041 0.020 0.66
101-06-11G 06 5 5.5 DC24 11 0.46 52 B 8000 7.35×10-5 6.03×10-5 36×106 0.020 0.041 0.020 0.5
101-08-13G 08 10 11 DC24 15 0.63 38 B 6000 2.24×10-4 1.18×10-4 60×106 0.023 0.051 0.030 0.83
101-08-15G 08 10 11 DC24 15 0.63 38 B 6000 2.24×10-4 3.00×10-4 60×106 0.023 0.051 0.030 1.19
101-08-11G 08 10 11 DC24 15 0.63 38 B 6000 2.24×10-4 1.71×10-4 60×106 0.023 0.051 0.030 0.91
101-10-13G 10 20 22 DC24 20 0.83 29 B 5000 6.78×10-4 4.78×10-4 130×106 0.025 0.063 0.050 1.5
101-10-15G 10 20 22 DC24 20 0.83 29 B 5000 6.78×10-4 9.45×10-4 130×106 0.025 0.063 0.050 2.11
101-10-11G 10 20 22 DC24 20 0.83 29 B 5000 6.78×10-4 6.63×10-4 130×106 0.025 0.063 0.050 1.66
101-12-13G 12 40 45 DC24 25 1.09 23 B 4000 2.14×10-3 1.31×10-3 250×106 0.040 0.115 0.065 2.76
101-12-15G 12 40 45 DC24 25 1.09 23 B 4000 2.14×10-3 2.75×10-3 250×106 0.040 0.115 0.065 3.8
101-12-11G 12 40 45 DC24 25 1.09 23 B 4000 2.14×10-3 1.81×10-3 250×106 0.040 0.115 0.065 3.05
101-16-13G 16 80 90 DC24 35 1.46 16 B 3000 6.30×10-3 4.80×10-3 470×106 0.050 0.160 0.085 5.1
101-16-15G 16 80 90 DC24 35 1.46 16 B 3000 6.30×10-3 9.05×10-3 470×106 0.050 0.160 0.085 6.9
101-16-11G 16 80 90 DC24 35 1.46 16 B 3000 6.30×10-3 6.35×10-3 470×106 0.050 0.160 0.085 5.4
101-20-13G 20 160 175 DC24 45 1.88 13 B 2500 1.93×10-2 1.37×10-2 10×108 0.090 0.250 0.130 9.3
101-20-15G 20 160 175 DC24 45 1.88 13 B 2500 1.93×10-2 2.65×10-2 10×108 0.090 0.250 0.130 13
101-20-11G 20 160 175 DC24 45 1.88 13 B 2500 1.93×10-2 1.90×10-2 10×108 0.090 0.250 0.130 10.5
101-25-13G 25 320 350 DC24 60 2.5 9.6 B 2000 4.48×10-2 3.58×10-2 20×108 0.115 0.335 0.210 17
101-25-15G 25 320 350 DC24 60 2.5 9.6 B 2000 4.48×10-2 7.45×10-2 20×108 0.115 0.335 0.210 23.6
101-25-11G 25 320 350 DC24 60 2.5 9.6 B 2000 4.48×10-2 4.83×10-2 20×108 0.115 0.335 0.210 18.7

※動摩擦轉矩Td為相對速度100min-1時的數值。

※旋轉部分轉動慣量及質量為*大孔徑時的數值。

【尺寸】101-□-13G

（用于直接安裝）



單位[mm]
尺寸 徑向尺寸 軸向尺寸
A1 A2 A3 B C1 C2 C3 F V1 V2 V3 Y Z H J K L M P X a
06 63 46 34.5 67.5 80 72 35 23 3-3.1 3-6.3 3-5.5 5 6-60° 24 3.5 2.1 28 22 7.3 2.5 0.2±0.05
08 80 60 41.5 85 100 90 42 28.5 3-4.1 3-8 3-7 6 6-60° 26.5 4.3 2.6 31 24 8.3 2.85 0.2±0.05
10 100 76 51.5 106 125 112 52 40 3-5.1 3-10.5 3-9 7 6-60° 30 5 3.1 36 27 9 3.3 0.2±0.05
12 125 95 61.5 133 150 137 62 45 3-6.1 3-12 3-11 7 6-60° 33.5 5.5 3.6 40.5 30 9.3 3.3 0.3+0.05-0.1
16 160 120 79.5 169 190 175 80 62 3-8.1 3-15 3-14 9.5 6-60° 37.5 6 4.1 46.5 34 11.7 3.5 0.3+0.05-0.1
20 200 158 99.5 212.5 230 215 100 77 3-10.2 3-18 3-17 9.5 6-60° 44 7 5.1 55.5 40 13.4 4.9 0.50-0.2
25 250 210 124.5 264 290 270 125 100 4-12.2 4-22 4-20 11.5 8-45° 51 8 6.1 64 47 16 5.5 0.50-0.2
單位[mm]
尺寸 軸孔尺寸
dH7 符合新JIS標準 符合舊JIS標準
bP9 t bE9 t
06 12 4-0.012-0.042 1.5+0.50 4+0.050+0.020 1.5+0.50
15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
08 15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
10 20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
12 25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
16 30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
40 12-0.018-0.061 3+0.50 10+0.061+0.025 3.5+0.50
20 40 12-0.018-0.061 3+0.50 10+0.061+0.025 3.5+0.50
50 14-0.018-0.061 3.5+0.50 12+0.075+0.032 3.5+0.50
25 50 14-0.018-0.061 3.5+0.50 12+0.075+0.032 3.5+0.50
60 18-0.018-0.061 4+0.50 15+0.075+0.032 5+0.50

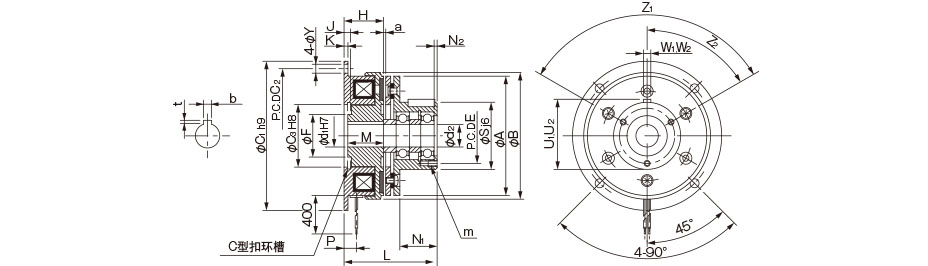

【尺寸】101-□-15

（用于通軸）

（用于通軸）

單位[mm]
尺寸 徑向尺寸 軸向尺寸
A B C1 C2 C3 E F Y S Z1 Z2 H J K L M N1 N2 P U1 W1 U2 W2 a m
06 63 67.5 80 72 35 33 23 5 38 3-120° 60° 24 3.5 2.1 51.5 22 20 2 7.3 39.5 4 39.5 4 0.2±0.05 3-M4×0.7深4
08 80 85 100 90 42 37 28.5 6 45 3-120° 60° 26.5 4.3 2.6 60 24 25 2 8.3 47 5 47 5 0.2±0.05 3-M4×0.7深6
10 100 106 125 112 52 47 40 7 55 4-90° 45° 30 5 3.1 71 27 30 3 9 57 5 57.5 6 0.2±0.05 4-M4×0.7深8
12 125 133 150 137 62 52 45 7 64 4-90° 45° 33.5 5.5 3.6 86.5 30 40 2 9.3 67 7 67 8 0.3+0.05-0.1 4-M4×0.7深8
16 160 169 190 175 80 62 62 9.5 75 6-60° 30° 37.5 6 4.1 103.5 34 50 3 11.7 78 7 78 8 0.3+0.05-0.1 6-M5×0.8深8
20 200 212.5 230 215 100 74.5 77 9.5 90 4-90° 45° 44 7 5.1 124.5 40 60 5 13.4 93.5 10 93 10 0.50-0.2 4-M6×1深12
25 250 264 290 270 125 101.5 100 11.5 115 8-45° 22.5° 51 8 6.1 145 47 70 6 16 118.5 12 118 12 0.50-0.2 8-M6×1深12
單位[mm]
尺寸 軸孔尺寸
d1H7 d2 符合新JIS標準 符合舊JIS標準
bP9 t bE9 t
06 12 12 4-0.012-0.042 1.5+0.50 4+0.050+0.020 1.5+0.50
08 15 15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
10 20 20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
12 25 25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
16 30 30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
20 40 40 12-0.018-0.061 3+0.50 10+0.061+0.025 3.5+0.50
25 50 50 14-0.018-0.061 3.5+0.50 12+0.075+0.032 3.5+0.50



【尺寸】101-□-11G



Unit ［mm］
Size Radial direction dimensions Axial direction dimensions
A B C1 C2 C3 E F Y m H J K L1 L2 M1 M2 P T a
06 63 67.5 80 72 35 26 23 5 M4 24 3.5 2.1 43 31.5 22 15 7.3 6 0.2±0.05
08 80 85 100 90 42 31 28.5 6 M5 26.5 4.3 2.6 51 35 24 20 8.3 8 0.2±0.05
10 100 106 125 112 52 41 40 7 M5 30 5 3.1 61 41 27 25 9 10 0.2±0.05
12 125 133 150 137 62 49 45 7 M6 33.5 5.5 3.6 70.5 46.5 30 30 9.3 12 0.3+0.05-0.1
16 160 169 190 175 80 65 62 9.5 M8 37.5 6 4.1 84.5 53.5 34 38 11.7 15 0.3+0.05-0.1
20 200 212.5 230 215 100 83 77 9.5 M8 44 7 5.1 100.5 64.5 40 45 13.4 18 0.50-0.2
25 250 264 290 270 125 105 100 11.5 M10 51 8 6.1 118 75 47 54 16 22 0.50-0.2
Unit ［mm］
Size Shaft bore dimensions
d1H7 d2H7 Models compliant with the new JIS standards Models compliant with the old JIS standards
bP9 t bE9 t
06 12 12 4-0.012-0.042 1.5+0.50 4+0.050+0.020 1.5+0.50
15 15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
08 15 15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
20 20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
10 20 20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
25 25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
12 25 25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
30 30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
16 30 30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
40 40 12-0.018-0.061 3+0.50 10+0.061+0.025 3.5+0.50
20 40 40 12-0.018-0.061 3+0.50 10+0.061+0.025 3.5+0.50
50 50 14-0.018-0.061 3.5+0.50 12+0.075+0.032 3.5+0.50
25 50 50 14-0.018-0.061 3.5+0.50 12+0.075+0.032 3.5+0.50
60 60 18-0.018-0.061 4+0.50 15+0.075+0.032 5+0.50



CS MODEL

【規格】


型號 尺寸 動摩擦轉矩Td[N•m] 靜摩擦轉矩Ts[N•m] 線圈（20℃時） 耐熱等級 *高轉速[min-1] 旋轉部分轉動慣量 J 空隙再調整之前的總做功ET[J] 電樞吸引時間ta[s] 轉矩上升時間tp[s] 轉矩消失時間td[s] 質量[kg]
電壓[V] 功率[W] 電流[A] 電阻[Ω] 轉子[kgm2] 電樞[kgm2]
CS-06-33G 06 5 5.5 DC24 11 0.46 52 B 3000 7.35×10-5 4.23×10-5 36×106 0.020 0.041 0.020 0.50
CS-06-35G 06 5 5.5 DC24 11 0.46 52 B 3000 7.35×10-5 1.05×10-4 36×106 0.020 0.041 0.020 0.70
CS-06-31G 06 5 5.5 DC24 11 0.46 52 B 3000 7.35×10-5 6.03×10-5 36×106 0.020 0.041 0.020 0.54
CS-08-33G 08 10 11 DC24 15 0.63 38 B 3000 2.24×10-4 1.18×10-4 60×106 0.023 0.051 0.030 0.87
CS-08-35G 08 10 11 DC24 15 0.63 38 B 3000 2.24×10-4 3.00×10-4 60×106 0.023 0.051 0.030 1.23
CS-08-31G 08 10 11 DC24 15 0.63 38 B 3000 2.24×10-4 1.71×10-4 60×106 0.023 0.051 0.030 0.95
CS-10-33G 10 20 22 DC24 20 0.83 29 B 3000 6.78×10-4 4.78×10-4 130×106 0.025 0.063 0.050 1.57
CS-10-35G 10 20 22 DC24 20 0.83 29 B 3000 6.78×10-4 9.45×10-4 130×106 0.025 0.063 0.050 2.18
CS-10-31G 10 20 22 DC24 20 0.83 29 B 3000 6.78×10-4 6.63×10-4 130×106 0.025 0.063 0.050 1.73
CS-12-33G 12 40 45 DC24 25 1.09 23 B 2000 2.14×10-3 1.31×10-3 250×106 0.040 0.115 0.065 2.89
CS-12-35G 12 40 45 DC24 25 1.09 23 B 2000 2.14×10-3 2.75×10-3 250×106 0.040 0.115 0.065 3.93
CS-12-31G 12 40 45 DC24 25 1.09 23 B 2000 2.14×10-3 1.81×10-3 250×106 0.040 0.115 0.065 3.18
CS-16-33G 16 80 90 DC24 35 1.46 16 B 2000 6.30×10-3 4.80×10-3 470×106 0.050 0.160 0.085 5.3
CS-16-35G 16 80 90 DC24 35 1.46 16 B 2000 6.30×10-3 9.05×10-3 470×106 0.050 0.160 0.085 7.1
CS-16-31G 16 80 90 DC24 35 1.46 16 B 2000 6.30×10-3 6.35×10-3 470×106 0.050 0.160 0.085 5.6
CS-20-33G 20 160 175 DC24 45 1.88 13 B 1500 1.93×10-2 1.37×10-2 10×108 0.090 0.250 0.130 9.8
CS-25-33G 25 320 350 DC24 72 3.00 8 B 1500 4.48×10-2 3.58×10-2 20×108 0.115 0.335 0.210 17.5

※動摩擦轉矩Td為相對速度100min-1時的數值。

※旋轉部分轉動慣量及質量為*大孔徑時的數值。

【尺寸】CS-□-33G

（用于直接安裝）



單位[mm]
尺寸 徑向尺寸 軸向尺寸
A1 A2 A3 B C F G1 G2 G3 V1 V2 V3 Y1 Y2 H L1 L2 M J P R X a
06 63 46 34.5 67.5 67.5 24 42.5 50 9.5 3.1 6.3 5.5 4.5 14 24 31 28 22 5 7.3 2 2.5 0.2±0.05
08 80 60 41.5 85 85 34 57.5 65 11.5 4.1 8 7 6.5 16 26.5 34.5 31 24 6 8.3 2 2.85 0.2±0.05
10 100 76 51.5 106 106 40 62.5 70 11.5 5.1 10.5 9 6.5 16 30 39.5 36 27 6.5 9 2 3.3 0.2±0.05
12 125 95 61.5 133 133 45 77.5 85 11.5 6.1 12 11 6.5 16 33.5 44.5 40.5 30 7.5 9.3 2 3.3 0.3+0.05-0.1
16 160 120 79.5 169 169 58 100 112 18.5 8.1 15 14 8.5 25 37.5 50.5 46.5 34 7.5 11.7 3.2 3.5 0.3+0.05-0.1
20 200 158 99.5 212.5 212 75 125 138 18.5 10.2 18 16.2 8.5 25 44 60.5 55.5 40 9 13.4 3 5 0.50-0.2
25 250 210 124.5 264 250 100 155 173 24 12.2 22 20 12 30 53 69 66 47 9 18 6 4.5 0.50-0.2
單位[mm]
尺寸 軸孔尺寸
dH7 符合新JIS標準 符合舊JIS標準
bP9 t bE9 t
6 12 4-0.012-0.042 1.5+0.50 4+0.050+0.020 1.5+0.50
8 15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
10 20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
12 25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
16 30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
20 40 12-0.018-0.061 3+0.50 10+0.061+0.025 3.5+0.50
25 50 14-0.018-0.061 3.5+0.50 12+0.075+0.032 3.5+0.50

（用于直接安裝）

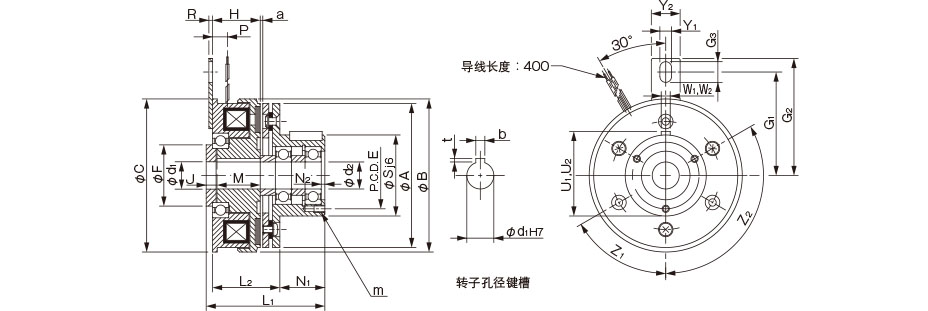

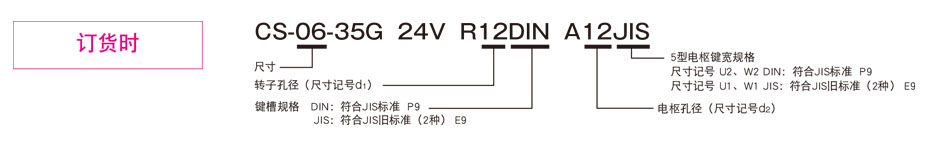

【尺寸】CS-□-35G

（用于通軸）

（用于通軸）

單位[mm]
尺寸 徑向尺寸 軸向尺寸
A B C E F G1 G2 G3 S Y1 Y2 Z1 Z2 H L1 L2 M J N1 N2 P R U1 W1 U2 W2 a m
06 63 67.5 67.5 33 24 42.5 50 9.5 38 4.5 14 3-120° 0° 24 54.5 31.5 22 5 20 2 7.3 2 39.5 4 39.5 4 0.2±0.05 3-M4×0.7深4
08 80 85 85 37 34 57.5 65 11.5 45 6.5 16 3-120° 0° 26.5 63.5 35 24 6 25 2 8.3 2 47 5 47 5 0.2±0.05 3-M4×0.7深6
10 100 106 106 47 40 62.5 70 11.5 55 6.5 16 4-90° 45° 30 74.5 41 27 6.5 30 3 9 2 57 5 57.5 6 0.2±0.05 4-M4×0.7深8
12 125 133 133 52 45 77.5 85 11.5 64 6.5 16 4-90° 45° 33.5 90.5 46.5 30 7.5 40 2 9.3 2 67 7 67 8 0.3+0.05-0.1 4-M4×0.7深8
16 160 169 169 62 58 100 112 18.5 75 8.5 25 6-60° 30° 37.5 107.5 53.5 34 7.5 50 3 11.7 3.2 78 7 78 8 0.3+0.05-0.1 6-M5×0.8深8
單位[mm]
尺寸 軸孔尺寸
d1H7 d2 符合新JIS標準 符合舊JIS標準
bP9 t bE9 t
6 12 12 4-0.012-0.042 1.5+0.50 4+0.050+0.020 1.5+0.50
8 15 15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
10 20 20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
12 25 25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
16 30 30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50

（用于通軸）

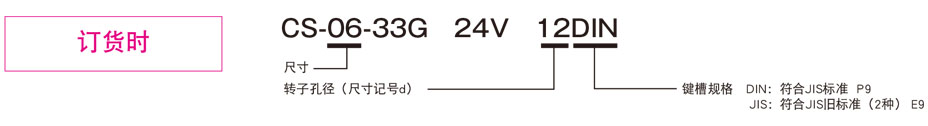

【尺寸】CS-□-31G

（用于對接軸）



單位[mm]
尺寸 徑向尺寸 軸向尺寸
A B C E F G1 G2 G3 Y1 Y2 m H L1 L2 L3 M1 M2 J P R T a
06 63 67.5 67.5 26 24 42.5 50 9.5 4.5 14 M4 24 46 31.5 3 22 15 5 7.3 2 6 0.2±0.05
08 80 85 85 31 34 57.5 65 11.5 6.5 16 M5 26.5 54.5 35 3.5 24 20 6 8.3 2 8 0.2±0.05
10 100 106 106 41 40 62.5 70 11.5 6.5 16 M5 30 64.5 41 3.5 27 25 6.5 9 2 10 0.2±0.05
12 125 133 133 49 45 77.5 85 11.5 6.5 16 M6 33.5 74.5 46.5 4 30 30 7.5 9.3 2 12 0.3+0.05-0.1
16 160 169 169 65 58 100 112 18.5 8.5 25 M8 37.5 88.5 53.5 4 34 38 7.5 11.7 3.2 15 0.3+0.05-0.1
單位[mm]
尺寸 軸孔尺寸
d1H7 d2H7 符合新JIS標準 符合舊JIS標準
bP9 t bE9 t
6 12 12 4-0.012-0.042 1.5+0.50 4+0.050+0.020 1.5+0.50
8 15 15 5-0.012-0.042 2+0.50 5+0.050+0.020 2+0.50
10 20 20 6-0.012-0.042 2.5+0.50 5+0.050+0.020 2+0.50
12 25 25 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
16 30 30 8-0.015-0.051 3+0.50 7+0.061+0.025 3+0.50
