2、用途
    TM40系列智能型塑料外殼式斷路器適用于交流50Hz，額定工作電壓690V, 額定電流3A至630A的配電網絡中。用于分配電能和保護線路、電源設備免受過載、短路、欠電壓等故障的損壞，也可用于不頻繁啟動或轉換電動機的線路中。

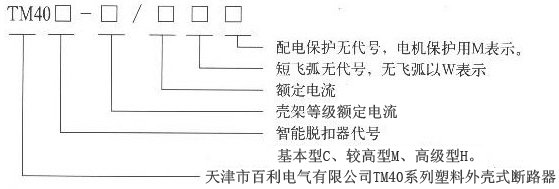

3、型號含義說明


4、技術特點
    產品結構功能部件模塊化、體積小、造型比較美觀，分?jǐn)嗄芰Ω�。并具有如下�?chuàng)新點：
a、采用了我公司首創的復合式消游離滅弧專利技術；
b、智能化脫扣器采用數字采樣，單片機控制；有過載指示；過載保護電流可調，短路短延時保護，且保護電流可調； 瞬時保護且保護電流可調；主回路與脫扣器相互隔離；
c、智能化脫扣器、結構模塊化，附件安裝任意組合：本產品結構采用模塊化，這樣用戶可不拆除斷路器就安裝或更換附件，方便了用戶的使用；TM40產品可同時加輔助報警、分勵、欠壓附件，增加了產品的功能；
d、用戶可以選擇的保護曲線2048種，并且用戶可以在現場進行任意選取；
e、單相接地保護功能、故障報警和記憶功能、模擬試驗功能、自診斷功能、三段保護、通訊功能，實現數據的雙向傳輸；
    填補了國內同類產品多項空白，具有國際先進水平并打破進口開關產品壟斷國內市場的局面；特別是填補了國內智能化開關無小安培數的空白。

5、主要技術參數

6、使用條件
△周圍空氣溫度：
-25°C～50°C；如周圍空氣溫度超出此范圍，用戶應與本公司協商解決；
△安裝地點海拔不超過2000m；
△大氣條件：
大氣相對濕度在周圍溫度+40°C時不超過50%，在較低溫度下可以有較高相對濕度，*濕月的平均*大濕度為90%，同時該月的平均*低溫度為+20°C，并應考慮到因溫度變化發生的產品表面上的凝露。
△污染等級：3級
△安裝類別：TM40系列斷路器殼架電流250A以下安裝類別為本體與欠壓脫扣器安裝類別為III，其余為II；
TM40系列斷路器殼架電流250A以上安裝類別為本體與欠壓脫扣器安裝類別為IV，其余為II。
△安裝條件：斷路器應按使用說明書的安裝要求進行安裝。
7、產品系列

TM40C-160W	TM40C-250W	TM40C-400(630)W
