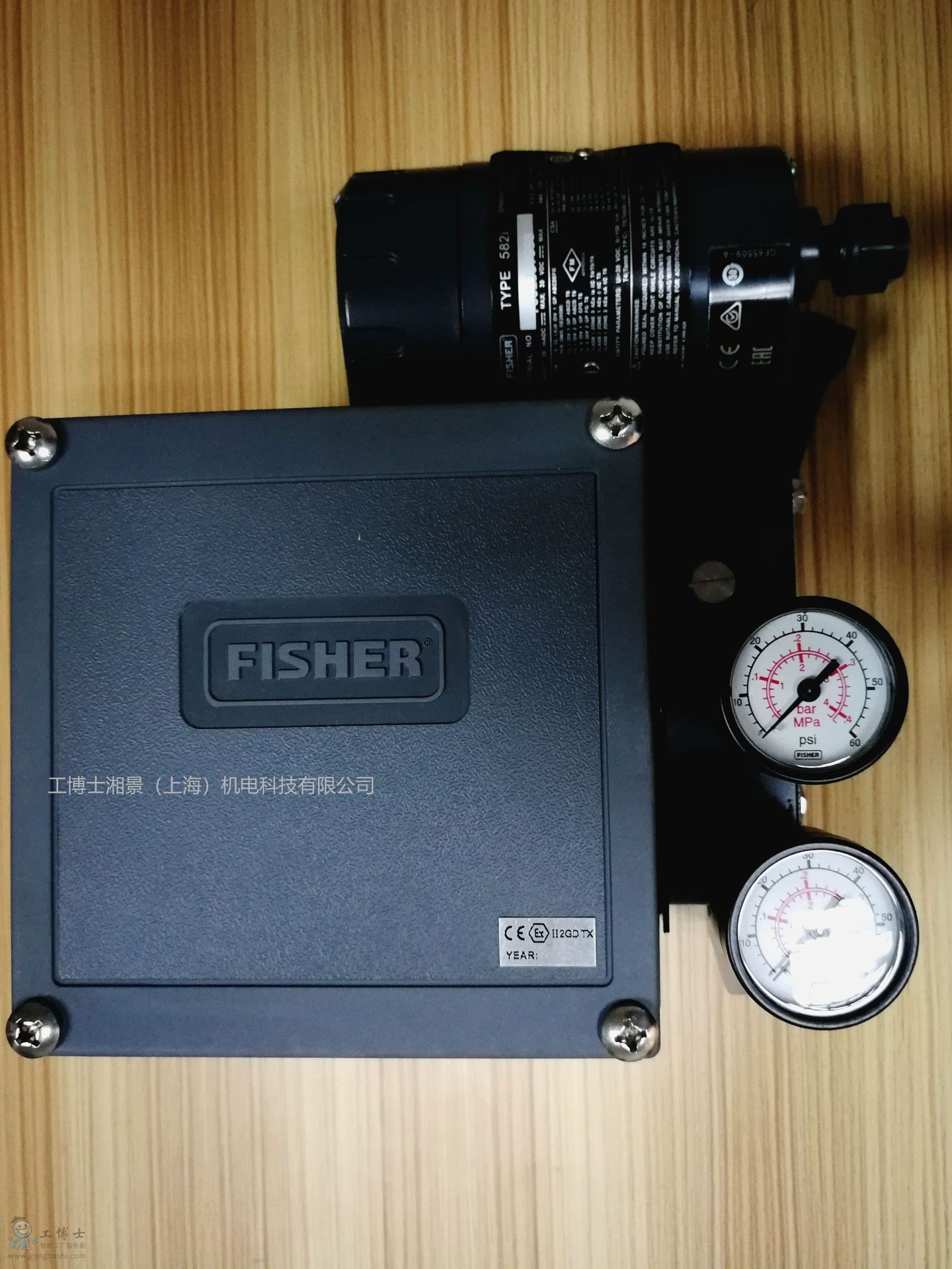

• 名稱：3582i 系列氣動電氣閥門定位器
• 品牌：fisher
• 貨號：3582i

● 靈活的模塊設計——3582系列單元可以有582i型電－氣轉換器組件(1)來替換測量模塊，在現場升級成3582i型電－氣定位器。582i型電－氣型轉換器附加在定位器的機殼上，提供了一個非常經濟的替換。因此，3582 系列單元可以在現場從氣動儀表升級為電氣儀表，以符合新的控制策略。

● 有效、抗震性能好—— 3582 系列和 3582i 型定位器提供一種經過現場證明的定位器結構。它精 度高、響應快、能夠承受大多數工廠環境里的振動。低 的穩態空氣消耗量使得其工作更為有效。

● 可調范圍寬—— 3582 系列和 3582i 型定位器具有 分程能力。零點和量程的或調范圍允許使用所有的標 準輸入信號，包括分程輸入信號。

● 減少備件庫存——由于一種定位器系列的各種單 元可用于多種控制場合，所以可以大大減少基本備件 的庫存，而且只需很少備件，就可以支持全廠范圍內 的定位器的應用需求。

● 定位器容易調整——把外殼移走以 后，零點和量程的調整螺絲很容易找到，并可以使用 常用的手動工具進行調整。

● 工作穩定——氣源壓力和閥門負荷的變化對定位 器的影響微不足道。

● 抗腐蝕——殼體、部件和墊片材料可承受苛刻的 環境。定位器在排放空氣的同時也清潔了內部零部件，從而提供了額外的保護。

● 現場可更換作用方向——只需要進行單位的調整 就可以在正作用和反作用之間進行互換。

● 控制閥診斷測試能力——為了使用 FlowScanner 閥門診斷系統對閥門 / 執行機構 / 定位器組件進行診斷 測試，連接件、接管和其它硬件可以很容易地安裝在 3582 系列和 3582i 型與執行機構之間。







輸入信號

    對 3582 系列:

■ 3 至 15psig(0.2 至 1.0bar)，■ 6 至 30psig （0.4 至 2.0bar），或■分程

   僅對 3582i 型:

4-20mA 直流恒流源，驅動電壓 30Vdc，可分程使用

輸出信號(1)

類型:

    執行機構要求的氣動壓力，可達氣源壓 力的 百分之95。

    作用方向(1): 可在氣動閥門定位器里面，在現場進 行■正作用 ■反作用之間的調換

氣源壓力(1)

    建議值: 比執行機構所需氣源壓力高5 psig(0.3 bar)

    封頂值: 50 psig(0.3 bar)或執行機構的額定值，以 低者為準。

輸入波紋管壓力額定值

    35 psig(2.4 bar)

穩態空氣消耗量

對 3582 系列:

    20 psig(1.4 bar)氣源: 14.0 scth(0.38 標準 m3/hr)

    30 psig(2.0 bar)氣源: 18.0 scth(0.48 標準 m3/hr)

    35 psig(2.4 bar)氣源: 20.0 scth(0.54 標準 m3/hr)

僅對 3582i 型:

    20 psig(1.4 bar)氣源: 17.2 scth(0.42 標準 m3/hr)

    30 psig(2.0 bar)氣源: 21.0 scth(0.53 標準 m3/hr)

    35 psig(2.4 bar)氣源: 24.0 scth(0.59 標準 m3/hr)

氣源的要求(1)(2)

對 3582 和 3582i 型:

    20 psig(1.4 bar)氣源: 164.5 scth(4.7 標準 m3/hr)

    30 psig(2.0 bar)氣源: 248.5 scth(7.0 標準 m3/hr)

    35 psig(2.4 bar)氣源: 285.5 scth(8.1 標準 m3 /hr)

性能

    對 3582 系列:

    獨立線性度(1): 輸出信號量程的± 百分之1

    回差(1): 量程的 0.5

對 3582i 型:

    獨立線性度(1): 輸出信號量程的± 百分之2

    回差(1): 量程的 百分之0.6

    電磁干擾（EMI）(1): 當按 IEC801-3(1984)標準條件 進行測試時，在頻率為 20-1000MHz 磁場強度為 30V/m 時，穩態偏差小于±百分之1。定位  器被測試時 用一個罩子蓋上，且其外部接線通過硬金屬導管。3582i 系列和 3582i 型:

開環增益（輸出信號）(1):

    ■ 3 至 15 psig(0.2 至 1.0 bar)范圍時為 100

    ■ 6 至 30 psig(0.4 至 2.0 bar)范圍時為 55

工況影響(1)

    氣源壓力對 3582 系列單元的影響：當氣源壓力每 改變 2 psig 時，閥門行程的變化小于 百分之0.25（氣源 改變 1 bar，閥行程變化 百分之1.67）

    氣源壓力對 3582i 型單元的影響：當氣源壓力每改 變2 psig時，閥門行程的變化小于百分之1.5（氣源改變 1 bar，閥行程變化 百分之3.62）

工作溫度限制(1)

    3582 系列和 3582i 型單元的標準結構: -50~71o C (-40~160o F)

    3582NS 型單元: -50~82o C(-40~180o F)帶 EPDM 聚合橡膠

    高溫結構（3）（僅對 3582 A 和 C 型）: -18~104o C (0~220o F)

電氣等級

    僅對 3582i 型 關于特定的認證，可參考危險區域分類樣本

安裝類別

    僅對 3582i 型 NEMA 3 IEC 60529 IP54: 安裝方向需要排氣口位 置低于水平線
