西門子通過PROFINET實現S7-1200與CU310-2PN S120通訊說明：
1、概述

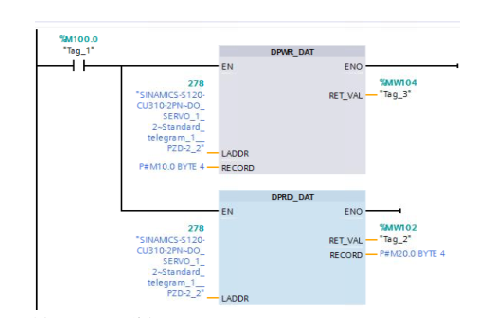

  S7-1200與CU310-2PN之間通過PROFINET IO可進行周期性及非周期性數據通訊，使用S7功能塊，S7-1200PLC通過PROFINET 周期性通訊方式可將控制字1和主設定值發送至驅動器，并從驅動器讀取狀態字和實際值；使用S7功能塊，可以實現非周期性數據交換，讀取或?qū)懭腧?qū)動器的參數。
2、編程

1).電機的起停及速度控制

S7-1200通過PROFINET周期性通訊方式將控制字1和主設定值發送至驅動器。

(1).控制字中Bit0做電機的起、停控制。

(2).主設定值為速度設定值，頻率設定值和實際值要經過標準化，使得4000H對應于100%，發送的最高頻率（最大值）為7FFFH（200%）。可以在P2000中修改參考頻率（缺省值為50HZ)。
